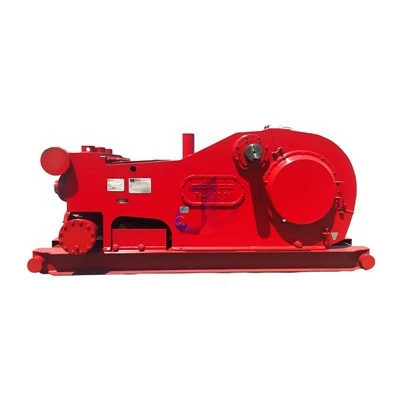

Merrimac 7500 PSI Çamur Pompalı BOMCO F-1600

Bomco F-1600 güç ucu, sağlam ve dayanıklı tasarımı ve mükemmel performansıyla dünya çapında tanınmaktadır ve 7500 PSI yüksek basınçlı işlemler için sağlam bir temel sağlamaktadır.

Sağlam Çerçeve Yapısı

F-1600 güç ucunun çerçevesi yüksek-kaliteli çelik plakalardan yapılmıştır, kaynaklanmıştır ve daha sonra gerilim giderme ısıl işlemine tabi tutulmuştur. Bu işlem, yüksek mukavemet, yüksek sertlik ve hafifliğin mükemmel bir kombinasyonunu sağlar. Bu yapısal tasarım, 1600 HP'lik (1193 kW) nominal giriş gücüne dayanabilir ve çeşitli zorlu koşullar altında istikrarlı çalışmayı koruyabilir. Gerekli yağ karterleri ve yağ geçişleri şasiye entegre edilerek güvenilir yağlama ve soğutma sistemleri sağlanır.

Dişliler:

Güç aktarımının özü, sorunsuz aktarım, yüksek verimlilik ve uzun hizmet ömrü sağlayan bir tasarım olan entegre bir balıksırtı dişlisidir.

Krank mili:

Krank mili, güç ucunun kritik bir bileşenidir ve genellikle yüksek-kaliteli alaşımlı çelikten (35CrMo, 40CrMnMo veya 42CrMo gibi) dökülür veya dövülür. Isıl işlemden sonra krank mili mükemmel mekanik özellikler, darbe direnci ve yüksek mukavemet sergiler. Bazı üst düzey krank milleri, düzgün çalışmayı sağlamak, gürültüyü ve titreşimi azaltmak ve hem yatakların hem de krank milinin hizmet ömrünü uzatmak için entegre olarak dövülmüş ve dengelenmiştir.

Rulman Yapılandırması:

Krank Mili Ana Yatakları:Yüksek yüklere dayanmak ve belirli eksenel yer değiştirmeleri karşılamak için genellikle çift-sıralı oynak makaralı rulmanlar kullanılır.

Pinyon Mili Rulmanları:Genellikle tek-sıralı silindirik makaralı rulmanlar kullanın.

Biyel Büyük Uçlu Rulmanlar:Krank milinin üç eksantrik pimine takılıdır; genellikle tek-sıralı silindirik makaralı rulmanlardır.

Biyel Küçük Uçlu (Çapraz Pim) Rulmanlar:Genellikle çift-sıralı uzun silindirik makaralı rulmanlar.

F-1600 güç ucu, tüm hareketli parçaların yeterli yağlama ve soğutma almasını sağlayan birleşik basınçlı ve sıçramalı yağlama sistemini benimser.

Dayanıklı Çaprazkafa Düzeneği

Çapraz kafa ve kılavuzları, ASTM A48-83 Meehanite dökme demir veya küresel grafitli demir gibi aşınmaya{0} yüksek dirençli malzemelerden üretilmiştir ve mükemmel aşınma direnci ve uzun hizmet ömrü sağlar. Bazı tasarımlarda alt kılavuzun altına şimler eklenerek eşmerkezliliğin ayarlanmasına olanak tanıyan üst ve alt kılavuzlar bulunur. Çapraz kafa ile midilli çubuk arasındaki bağlantıda, bağlantının sağlamlığını ve eş merkezliliğini sağlayan cıvatalı bir flanş veya kaplin kullanılır.

Yüksek-Basınç Performansının Özü: Merrimac 7500 PSI L-Tip Akışkan Ucu

Bomco F-1600 çamur pompası, 7500 PSI (51,7 MPa) aşırı çalışma basıncını karşılamak için Merrimac Manufacturing Inc. tarafından üretilen yüksek-performanslı L tipi akışkan ucuyla özel olarak donatılmıştır. Merrimac Manufacturing Inc., çamur pompası bileşenlerinin üretimindeki kapsamlı deneyimi ve olağanüstü kalitesiyle ünlüdür.

Zorlu Koşullar İçin Tasarlanmış L-Tipi Modüler Yapı

Merrimac 7500 PSI akışkan ucu, gelişmiş bir L-tipi modüler tasarıma sahiptir. Bu iki-parçalı yapı (ayrı emme ve boşaltma modülleri), geleneksel monoblok veya valf-üstü-valf tasarımlarıyla karşılaştırıldığında, ultra-yüksek basınç uygulamalarında önemli avantajlar sunar. L-tipi tasarım yalnızca bakımı kolaylaştırmakla kalmaz, bir modülün aşınması durumunda akışkan ucunun tamamını değiştirmeden modülün tek tek değiştirilmesine olanak tanır, böylece bakım maliyetlerini ve arıza süresini önemli ölçüde azaltır. Aynı zamanda bu yapısal tasarım, 7500 PSI yüksek basıncın neden olduğu muazzam gerilimleri dağıtmaya ve bunlara dayanmaya daha elverişlidir.

Yüksek Akış ve Yüksek Basınç için Tasarlanmış Valf Sistemi (API #7 Tam Açılır Tip)

F-1600 pompası tipik olarak API #7 valf düzenekleriyle donatılmıştır ve Merrimac 7500 PSI akışkan ucu da bu standartla uyumludur ve yüksek basınç altında yüksek akış kapasitesi ve bileşen değiştirilebilirliği sağlar. Tam-açılabilen valf tasarımı, yüksek deplasmanlı işlemler için çok önemli olan sıvı direncini en aza indirir.

Tablo 1: Merrimac 7500 PSI L-Tip Akışkan Ucu - Temel Tasarım ve Malzeme Özellikleri

Performans Verileri: Merrimac 7500 PSI Akışkan Uçlu Bomco F-1600

Merrimac 7500 PSI akışkan ucuyla donatılmış Bomco F-1600 çamur pompasının performansı, Bomco F-1600HL'nin (7500 PSI versiyonu) teknik parametreleriyle uyumlu olacaktır. Aşağıdaki tablo, farklı gömlek boyutlarındaki basınç ve yer değiştirme yeteneklerini listeleyerek sondaj mühendislerinin operasyonel tasarımı için önemli verileri sağlar.

Tablo 2: Merrimac 7500 PSI Akışkan Ucu ile Bomco F-1600 - Basınç ve Yer Değiştirme Parametreleri

(Veriler F-1600HL 7500 PSI performans tablosundan alınmıştır)

Not: Yukarıdaki veriler %100 hacimsel verim ve %90 mekanik verim esas alınarak hesaplanmıştır. Gerçek performans, çalışma koşullarına ve sondaj sıvısının özelliklerine bağlı olarak değişebilir.

Bu performans tablosu, farklı gömlek boyutları seçildiğinde, bu pompa paketinin 7500 PSI'ye kadar basınçlarda çok çeşitli yer değiştirme seçenekleri sunabildiğini ve çeşitli kuyu derinlikleri, kuyu deliği boyutları ve delme işlemleri için hassas hidrolik parametre gereksinimlerini karşılayabildiğini açıkça göstermektedir.

Yüksek-Kaliteli Destekleyici Bileşenler: 7500 PSI'da Maksimum Çalışma Süresi ve Performansı Sağlama

Yüksek-basınçlı operasyonlarda, çamur pompasının aşınan parçalarının kalitesi ve dayanıklılığı, sondaj operasyonlarının sürekliliğini ve ekonomik verimliliğini sağlamak açısından çok önemlidir. Merrimac 7500 PSI akışkan ucuyla donatılmış Bomco F-1600 pompa paketi için-bir dizi üst düzey destekleyici bileşen sunuyoruz; zorlu koşullar altında güvenilir çalışma ve daha uzun hizmet ömrü sağlıyoruz.

Yüksek-Kromlu Bimetalik Gömlekler:Dış kabuk dövme çelikten yapılmıştır ve iç manşon yüksek-kromlu dökme demirden yapılmıştır ve HRC 60-69'a kadar bütünleşik olarak sertleştirilmiştir. Bu tip astar, mükemmel aşınma direnci ve belirli bir korozyon direnci sunarak yüksek basınçlı uygulamalar için güvenilir bir seçimdir.

Zirkonya Seramik Gömlekler: HRC 90 veya daha yükseğe kadar Rockwell sertliği (bazıları 92-94 Rockwell C'ye ulaşabilir), aşırı aşınma direnci, korozyon direnci ve yüksek sıcaklık performansı sağlar, özellikle zorlu 7500 PSI koşulları için uygundur. Hizmet ömürleri, 4000 saatten fazla süren geleneksel metal astarların çok ötesindedir.

Bağlı Poliüretan Pistonlar:Petrol-bazlı çamurlar ve yüksek-basınç koşulları için özel olarak tasarlanmış olup mükemmel yağ direnci ve-ekstrüzyona karşı koruma özellikleri sunar. Piston göbeği tipik olarak yüksek-mukavemetli alaşımlı çelikten (örn. 42CrMo) dövülür ve yüksek basınç altında yapısal bütünlüğü sağlamak için ısıl-işleme tabi tutulur.

Yüksek-Sıcaklık Bağlı Kauçuk Pistonlar:Yüksek-sıcağa dayanıklı özel kauçuk malzemeler kullanılarak, su-bazlı çamurlar ve yüksek-sıcaklık ortamları için uygundur.

Tasarım Özellikleri: "Bullnose" veya "Flex-lip" gibi gelişmiş tasarımlar, sızdırmazlık etkinliğini ve yüksek basınç altında aşınma direncini artırır. FET gibi şirketler, Endurohead ve Highlander HT gibi 7500 PSI için özel olarak tasarlanmış pistonlar sunmaktadır.

Yüksek-Performanslı Poliüretan Ekler:Petrol{0}}bazlı çamurlar için uygundur, mükemmel aşınma ve yırtılma direnci sunar ve 7500 PSI yüksek basınçta ve 240 derece F'ye (115 derece) ve hatta 350 derece F'ye (177 derece) varan sıcaklıklarda istikrarlı performansı korur.

Nitril Kauçuk (NBR) / Hidrojene Nitril Kauçuk (HNBR) Uçlar: Sondaj sıvısının kimyasal bileşimi ve sıcaklık aralığına göre seçilmiş olup mükemmel sıvı uyumluluğu ve sızdırmazlık performansı sağlar.

Piston Çubukları ve Pony (Ara) Çubuklar

Malzeme ve İmalat:Yüksek-mukavemetli alaşımlı çelikten (örn. 42CrMo, 35CrMo, SAE 4140) yapılmış, dövülmüş ve son derece yüksek çekme ve basınç mukavemeti elde etmek için ısıl-işleme tabi tutulmuştur.

Yüzey İşlemi: Çubuk yüzeyleri hassas taşlanmıştır ve tipik olarak sert krom kaplanmıştır veya mükemmel aşınma ve korozyon direnci sağlamak ve sürtünme katsayısını önemli ölçüde azaltmak için Merrimac'ın "Merriloy" teknolojisi gibi özel kaplama teknolojileriyle işlenmiştir.

Malzeme Seçimi: Yüksek-kaliteli nitril kauçuk (NBR), hidrojene nitril kauçuk (HNBR) veya poliüretan (PU) malzemeler, uygulama alanı ve çalışma sıcaklığına göre seçilerek sızdırmazlık bütünlüğü ve yüksek basınç altında dayanıklılık sağlanır.

Titreşim Sönümleyici ve Emniyet Valfi

Nabız Sönümleyici:API-uyumlu bir KB-75 tipi veya eşdeğer bir titreşim sönümleyiciyle donatılmış olup, 7500 PSI koşulları için özel olarak tasarlanmıştır. Kesesi, manifold sistemini koruyarak, pompa çıkışından gelen basınç titreşimlerini etkili bir şekilde absorbe etmek için dayanıklı malzemelerden (örn. nitril kauçuk) yapılmıştır.

Emniyet Valfi:7500 PSI sistem gereksinimlerine göre hassas şekilde kalibre edilmiş yüksek-basınç emniyet valfinin kurulumu, pompa ve boru hattı sistemi için güvenilir aşırı basınç koruması sağlar.

Tablo 3: Merrimac 7500 PSI Akışkan Uçlu Bomco F-1600 - Yüksek Kaliteli Aşınma Parçaları

Sahada-Kanıtlanmış: Tipik Uygulama Alanları

Bomco F-1600 tripleks çamur pompası ve Merrimac 7500 PSI akışkan ucu kombinasyonu, güçlü tahriki ve olağanüstü basınç kapasitesiyle aşağıdaki zorlu sondaj senaryolarına geniş ölçüde uygulanabilir:

Derin Kuyu Sondajı:

4.500 metre ila 9.000 metre (yaklaşık 15.000 fit ila 29.500 fit) arasında değişen derin ve ultra{0}derin kuyuları açmak için özellikle uygundur. Bu kuyu derinliklerinde, önemli halkasal basınç kayıplarının üstesinden gelmek, kesintileri etkili bir şekilde taşımak ve kuyu deliği basınç dengesini korumak için yüksek boşaltma basıncı gerekir.

Yüksek-Basınçlı Yüksek-Sıcaklık (HPHT) İşlemleri:

HPHT kuyuları gibi zorlu ortamlarda, 7500 PSI nominal basınç, yüksek-yoğunluklu sondaj sıvılarının dolaşımı, dip-delik basıncını kontrol etme ve kuyu kontrol operasyonlarını gerçekleştirme gereksinimlerini karşılar.

Kara ve Açık Deniz Sondaj Makinaları:

Bu pompa paketi, hem kıyıdaki büyük sondaj kuleleri hem de açık denizdeki kaldırmalı veya yarı-dalgıç sondaj platformları için güvenilir sondaj sıvısı sirkülasyon gücü sağlar. F-1600HL modeli özellikle çöller gibi uzak bölgelerdeki açık deniz derin suları, karadaki ve yatay kuyular için uygundur.

Karmaşık Kuyu Yörüngeleri:

Uzun erişimli sondaj, yatay kuyular ve küme kuyuları gibi karmaşık kuyu deliği yörüngelerine sahip sondaj operasyonları için, yüksek-basınçlı, yüksek-deplasmanlı çamur pompaları, kuyu deliğinin temizliğini ve stabil sondajı sağlamak için kritik ekipmanlardır. F-1600HL (7500 PSI), standart F-1600'e kıyasla artırılmış deplasmanla bu tür operasyonlar için optimize edilmiştir.

Yüksek-Basınçlı Jet Sondajı:

7500 PSI basınç kapasitesi aynı zamanda onu, kaya kırmaya yardımcı olmak ve delme hızını artırmak için yüksek-basınçlı sıvı kullanan yüksek-basınçlı jet delme gibi gelişmiş delme teknikleri için de uygun hale getirir.
